Компания John Bean, являющаяся подразделением концерна Snap-on, является разработ-чиком революционной 3D-технологии в системах контроля геометрии подвески, значи-тельно ускорившей и упростившей процедуру измерения и регулировок. Эти же техноло-гии пространственного моделирования используются в стенде для балансировки колес BFH 2000. Оснастив им свою мастерскую, Вы выйдете на самый высокий качественный уровень.
В последние годы наметились тенденции существенных качественных изменений на рын-ке шиномонтажного оборудования. Если раньше обслуживание колес являлось сопутст-вующей услугой, то теперь это может стать основным источником дохода авторемонтной мастерской.
Причин этому две. Во-первых, выбор шин и дисков стал намного разнообразней, чем раньше. Стоимость самих колес и затрат на их обслуживание занимают большую часть от стоимости содержания транспортного средства. С увеличением стоимости возрастают требования к эксплуатационным качествам и качеству обслуживания. Во-вторых, технологическое совершенствование оборудования, например, появление V3D трех-мерного пространственного метода представления балансируемого колеса,
значительно повысили точность и скорость операции.
Стенд BFH 2000 от компании John Bean является кульминацией этих усовершенствова- ний.
Концепция BFH 2000 – никаких компромиссов, влияющих на качество. Это больше, чем балансировочный стенд – и в этом нет никакого преувеличения. BFH 2000 сам определяет с чем связана неисправность данного колеса и делает это за один единственный цикл вращения, после чего автоматически предлагает правильное и точное решение проблемы. При этом исключены ошибки, свойственные другим системам. Результат – непревзойден-ные эксплуатационные качества, способные удовлетворить даже самого взыскательного водителя.
В дополнение к качеству обслуживания балансировочный стенд BFH 2000 позволяет распечатать отчет с замеренными данными до и после процедуры балансировки, чтобы Ваши клиенты могли убедиться в результате.
Из-за высокого уровня автоматизации, это самые высокопроизводительные балансировоч-ные стенды из всех выпускаемых сегодня. Вы не сможете найти стенд, способный также быстро и с высокой точностью балансировать колеса.
Автоматический ввод геометрических параметров колеса
|
Считанные данные сравниваются с внутренними спецификациями. При обнаружении соответствия на дисплее загорается индикатор “OK”. При отсутствии нужных специфи-каций, появляются сообщения для выбора точной и быстрой диагностики, а также кор-ректирующих процедур. |
Функция автоматического разделения грузов
|
Для современных колес очень большое значение имеет внешний вид. За один единствен-ный цикл вращения колеса выполняется автоматический расчет грузов. Оператор руко-водствуется информацией на дисплее и лазерным указателем места скрытого размещения грузов за спицами диска.
Индикация глубины протектора
Для предупреждения об опасности, стенд автоматически проверяет глубину протектора. На дисплее загорается индикатор: зеленый – все в порядке/желтый – готовьтесь к замене / красный – шина подлежит немедленной замене. Встроенная система подсказок выдает рекомендации по дополнительным диагностическим процедурам.
|
Автоматическая диагностика
Для оптимизации эксплуатационных характеристик шины и диска, на экран одновременно выводится их графическое изображение и сообщения программы диагностики и встроен-ной системы подсказок, благодаря чему оператор, вне зависимости от уровня квалифика-ции, всегда обладает достаточной информацией по выполняемым действиям.
Стенд BHF2000 отличается чрезвычайно простым и удобным использованием. Почему?
Он оборудован современным компьютером и пакетом программ, что практически ис-ключает ошибку, связанную с человеческим фактором. Кроме закрепления колеса на стен-де и размещения грузов, все остальные операции выполняются автоматически. Вы не дол-жны позиционировать колесо, затягивать гайку, перемещать измерительную штангу и пользоваться измерительной скобой. Предусмотрен даже автоматический ввод данных. Все это обеспечивает одинаково высокое качество результата, даже если оператор не имеет опыта.
Балансировка в три легких шага
BFH 2000 не только исключает ошибку оператора, но и значительно сокращает общее время выполнения балансировки. Данный стенд, по сравнению с другими, обладает ре-кордной производительностью.
1. Поместите колесо на вал стенда. Стенд BFH 2000 автоматически отцентрирует и зафиксирует колесо на валу.
2. Опустите защитный кожух. Стенд BFH 2000 автоматически создает трехмерную модель колеса и определяет его параметры с помощью 3 лазеров. Совместно с измерен-ными данными статических и динамических сил анализ модели позволяет выявить причины вибраций.
3. Прикрепите на диск груз требуемой массы в соответствии с указаниями.
Стенд BFH 2000 с помощью лазерной точки указывает точное место размещения груза. Оператор должен прикрепить груз требуемой массы и опустить защитный кожух для заключительной проверки.
Работайте на стенде, даже не дотрагиваясь до него! Ни одной сложной операции!
Мощный режим
От точности зажима колеса зависит качество балансировки. Зажимное устройство стенда BFH 2000 автоматически фиксирует колесо. Усилие зажима автоматически контролирует-ся по условию повторяемости результатов. Никаких дополнительных проверок не требу-ется.
Автоматическое определение массы.
Автоматически измеряется диаметр закраины обода, на которую будут устанавливаться грузы и, исходя из этого, рассчитывается их масса. Никое другое техническое решение не обеспечит более высокого результата по производительности и косметическим свойствам.
Три лазерных устройства для считывания параметров.
После опускания защитного кожуха BFH 2000 включаются три лазерных устройства, расположенные сзади,
справа и слева, и считывают радиальные биения колеса.
Правильно с первого раза и всегда.
Местоположение грузов критично для надлежащей балансировки колеса и с точки зрения косметического эффекта скрытого размещения за спицами диска. BFH 2000 может авто-матически вычислять все комбинации размещения грузов без необходимости повторных вращений колеса.
Радиальное биение диска.
Во время одного цикла вращения лазеры, расположенные сзади и сбоку автоматически измеряют радиальные биения диска. При этом, благодаря применению оптической технологии CCD, достигнута очень высокая точность. Полученные значения после срав-нения с внутренними спецификациями ускоряют процесс диагностики.
Осевое биение колеса.
Во время одного цикла вращения лазеры, расположенные сзади и сбоку, автоматически измеряют осевое биение диска. При этом, благодаря применению оптической технологии CCD, достигнута очень высокая точность. Полученные значения после сравнения с внут-ренними спецификациями, ускоряют процесс диагностики.
Биение колесных дисков.
Стенд BFH 2000 идеально подходит для магазинов, торгующих эксклюзивными дисками. Многие из современных легкосплавных дисков не имеют поверхности, пригодной для применения механического шаблона. Стильные наружные фланцы дисков также представ-ляют проблему при закреплении грузов.
Для обеспечения максимально возможных ходовых качеств, стенд BFH 2000 выполняет и балансировку, и диагностику колеса. За несколько секунд BFH 2000 определяет любые отклонения от нормы и проинформирует о них оператора. На дисплее в доступном виде поясняется в каком процентном соотношении неисправность связана с диском или шиной, а также предложения по их совместимости.
Мгновенная диагностика диска и шины.
Особенностью стенда BFH 2000 является удобный графический интерфейс пользователя, предоставляющий оператору всю диагностическую информацию по шинам и диску. Основанный на процентном соотношении способ снижения дисбаланса однозначно определит возможность согласования шины и диска. На экране появляется предложение по решению проблемы. Помимо удобства система может определить наличие скрытых повреждений шины. Удивительно, но эта информация формируется сразу же, что делает стенд BFH 2000 самой быстрой системой диагностики колес на рынке.
Легкость использования, способность выявить наиболее сложные причины вибрации, высокая производительность и точность расчета положения грузов стенда BFH 2000 достигнута благодаря использованию технологии VPI (Виртуальная плоскость балансировки). Запатентованный математический аппарат VPI поможет Вам выявить и устранить причину вибрации до установки колеса на автомобиль. Эта особенность делает результаты балансировки независящими от квалификации оператора и избавит Вас от рекламаций со стороны клиентов. Высокопроизводительный и высокоскоростной стенд BFH 2000 обладает исключительной точностью при решении как простых, так и сложных задач.
Легкость работы: Экранные подсказки и интуитивно понятный интерфейс BFH 2000 повышает качество балансирования независимо от сложности до экспертного уровня, что неминуемо приводит к росту доверия со стороны клиентов.
Непревзойденная производительность: Самое быстрое полное время обработки колеса в мире. Выполнение полной диагностики колеса при балансировке без потери производительности.
Высочайшая точность:

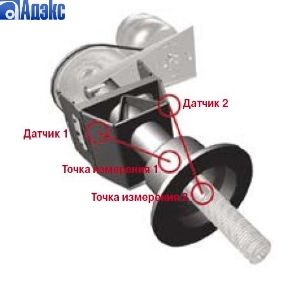

Достигается благодаря уникальной пьезосистеме, расположен-ной в передней части. В других балансировочных стендах применяются два датчика, расположенные слева и достаточно далеко от колеса. При этом на датчики оказываются различные воздействия и они находятся в разных температурных режимах, поскольку один датчик всегда находится ближе к электродвигателю. В высокоточных стендах применяется технология VPI (виртуальная плоскость балансировки), благодаря чему колесо как бы находится между датчиками.
Лучшая в своем классе долговечность: Разработан командой, которая вошла в историю как создатель лучшего балансировочного стенда. Благодаря технологии VPI, увеличился ресурс и интервалы между сервисным обслуживанием стенда.
Технические характеристики балансировочного станка BFH-2000:
Диаметр центрального отверстия (мм) |
43 - 116 |
Диаметр вала (мм) |
40 |
Длина вала (мм) |
190 |
Скорость вращения (оборотов) |
200 |
Точность измерения (грамм) |
1 |
Точность сканирования поверхности (мм) |
0.1 |
Ширина диска (дюймов) |
3 - 20 |
Диаметр диска (дюймов) |
8 - 24 |
Максимальная ширина колеса (мм) |
530 |
Максимальный диаметр колеса (мм) |
1117 |
Максимальный вес колеса (кг) |
75 |
Способ ввода РАССТОЯНИЯ ДО КОЛЕСА |
Автоматический, бесконтактный |
Способ ввода ДИАМЕТРА ДИСКА |
Автоматический, бесконтактный |
Способ ввода ШИРИНЫ ДИСКА |
Автоматический, бесконтактный |
Габаритные размеры В×Ш×Г (при открытом защитном кожухе) (мм) |
1625 × 1625 × 1625 |
Масса (кг) |
250 |
Питание |
230В, 50 - 60 Гц |
|
